臭氧发生器的分类

臭氧发生器的分类

     1.按臭氧发生单元的结构可分为:①管式臭氧发生器;②板式臭氧发生器。

     2.按臭氧发生放电频率可分为:①工频(50～60Hz);②中频(400～1000H2):③高频(＞1000Hz)。

     3.按臭氧发生器的臭氧产量可分为:①小型臭氧发生器:50～100g/h:②中型臭氧发生器:100～100g/h;③大型臭氧发生器:大于1000g/h。

     4.按气源的种类分

     1)空气源臭氧发生器:以自然空气为制备臭氧原料，制备的臭氧的体积浓度比较低，约20～30mg/L，重量浓度约为2％～3％。

     2)富氧气体臭氧发生器:采用分子筛吸附制造富氧气体制备臭氧，制备的体积臭氧浓度大于80mg/L，重量浓度可达5％～6％。

     3)纯氧臭氧发生器:采用液态氧(即氧气瓶商品氧)制备氧气。制备臭氧的体积浓度和重量浓度均优于富氧气体制备的臭氧浓度。

     国产臭氧发生器的技术参数

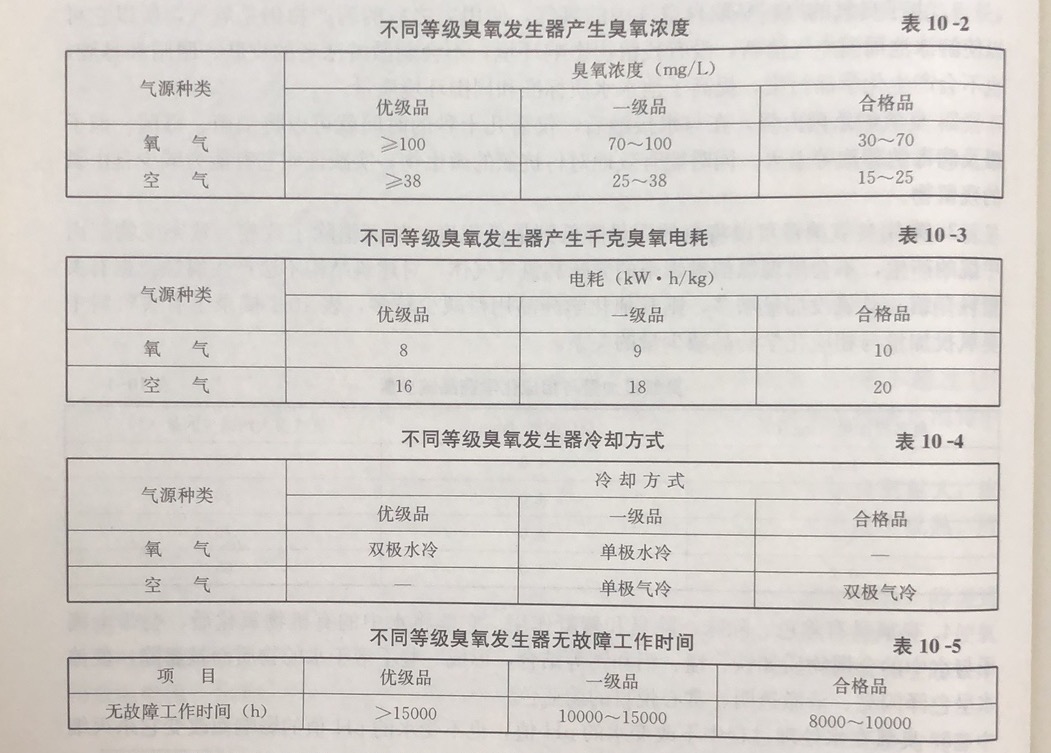

     1.国家现行行业标准《环境保护产品技术要求臭氧发生器》HJ/T264-2006作出了如表10-2～表10-5的规定。

     2.以空气为气源时，臭氧发生器的氮氧化物(NO2)浓度不得大于臭氧浓度的2.5％。

     3.国产恒动牌臭氧发生器

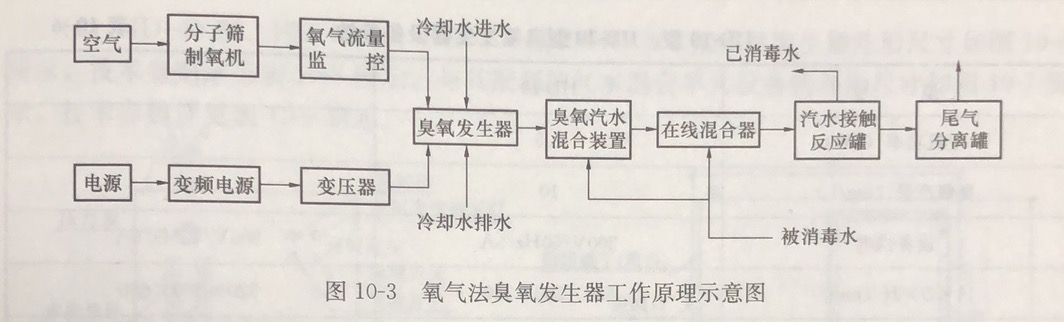

     1)恒动牌氧气法制备臭氧的工作原理如图10-3所示

     2)气水混合装置系该公司将加压水泵、文丘利臭氧注射器和尾气分解器组成在一起的与臭氧发生器型号相匹配的配套设备。

     3)技术特点

     (1)分子筛吸附制氧:利用分子筛吸附空气中的氧、将空气中的氧含量提高到85％95％，不仅制备的臭氧浓度大于80mg/L，从而提高了臭氧在水中的溶解率，而且效率几乎与纯氧气源相同，其成本低于纯氧。所以，是高效经济的气源。

     (2)采用具有自主知识产权的中高频电源的电力半导体技术:利用微处理器接受的外部标准信号，能对臭氧的产量进行更加灵活、安全和可靠的在线调节。

     (3)采用具有专利的臭氧发生结构:将放电电压从15000V以上降低到3000V以下从而避免了采用工频电源因放电电压过高容易发生火灾的危险，显著提高了系统的可靠性和使用寿命。

     (4)模块化设计:根据水处理系统需要连续工作的特点，对臭氧发生器采用将系统功能集中在若干个模块上，不仅保证了用户使用要求，而且方便和缩短了现场维护及停机时间。

     (5)实时监控:PLC自动控制发生器监控所有工作过程，如与池水循环水泵和臭氧加压泵的联动;变压器过热、冷却水过热、短路及开关柜等保护连锁;故障显示、报警远控等均能微处理器进行实时监控，系统任一环节出现异常变化，均可自动关机，保证设备安全运行

     (6)适应环境能力强:在设备设计上强化了设备冷却、通风和过滤能力的设计，保证了分子筛变压吸附制氧机在较高气温、较高湿度等环境条件下保持额定的工作能力

     4)恒动牌氧气法臭氧发生器系列规格和技术参数

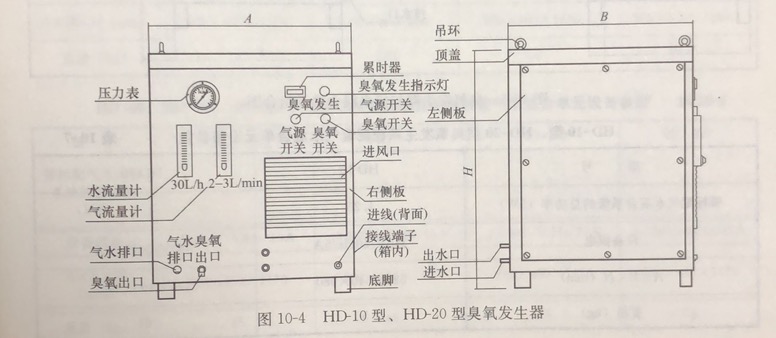

     (1)HD-10型、HD20型臭氧发生器外形尺す如图10-4所示，技术参数详见表10-6所示，与其配套的气水混合单元设备外形尺す和技术参数详见图10-5和表10-7所示，图10-5为臭氧发生器与配套气水混合单元设备的组合图。

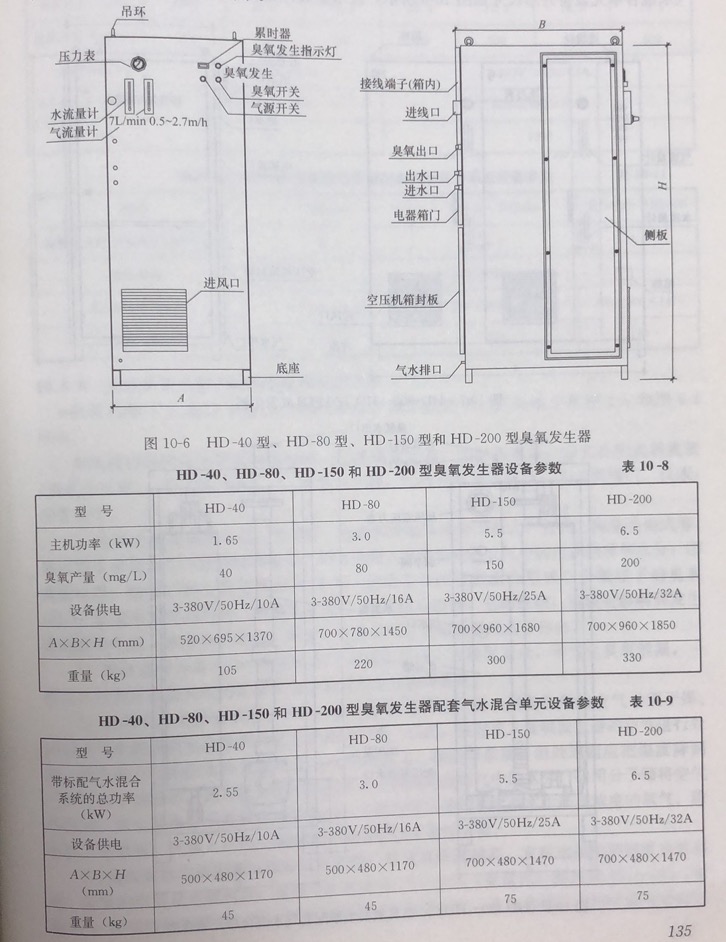

     (2)HD-40型、HD-80型、HD150型和IHID-200型臭氧发生器外形尺寸如图10-6所示，技术参数详见表10-8所示。与其配套的气水混合单元设备的外形尺寸如图10-7所示。技术参数详见表10-9所示。

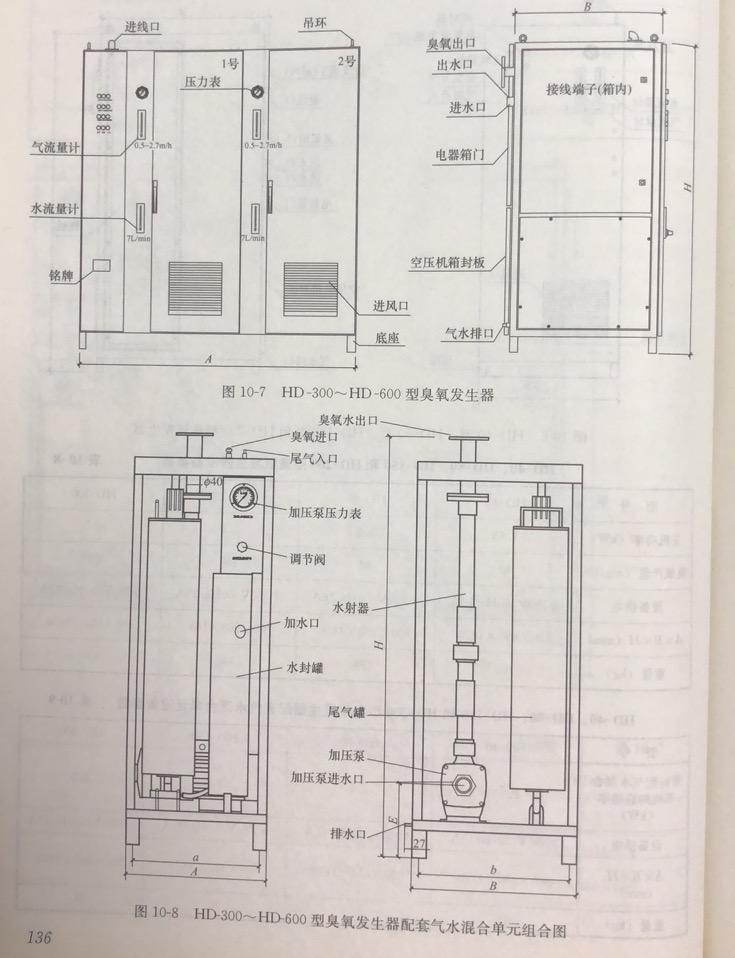

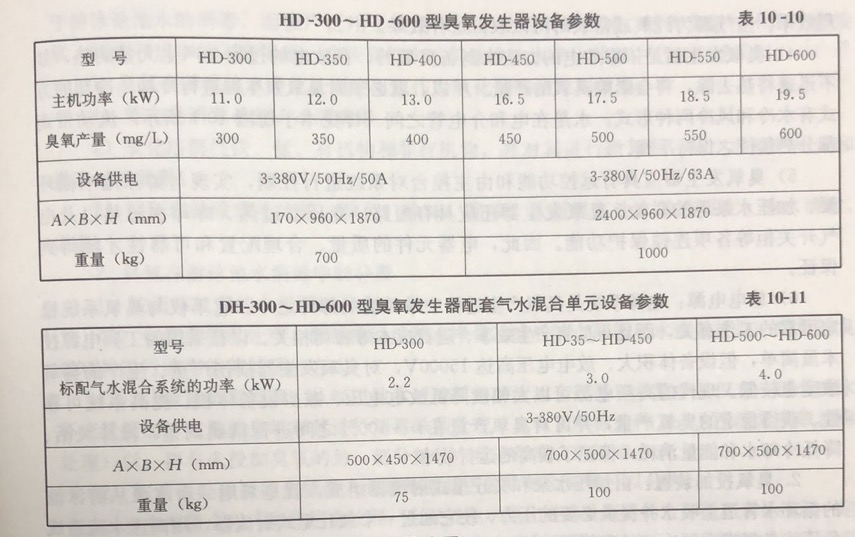

      (3)HD300型、HD350型、HD-400型、HD-450型、HD500型、HD-550型、HD600型臭氧发生器外形尺寸如图10-7所示，技术参数详见表10-10所示。与其配套的气水混合单元设备外形尺寸如图10-8所示，技术参数详见表10-11所示。
